Intel 22nm工艺3-D结构晶体管技术揭秘
低成本

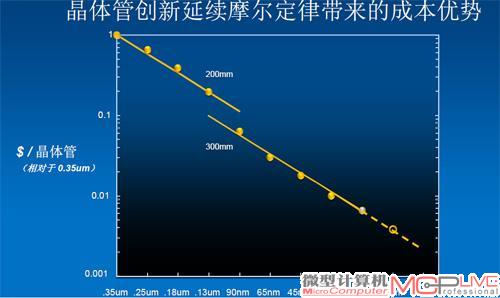

从经济效益上来说，摩尔定律展示的是晶体管的不断创新和工艺的不断创新所带来的巨大价格优势。图15表示的是每个晶体管的成本，横坐标表示的是从每一代工艺技术从350nm一直到不久前宣布的22nm所使用的每个晶体管的成本。可以看到这个曲线是指数曲线，所以变化是巨大的。如果我们将350nm工艺时代的成本看做1的话，可以看到，到如今成本的下降已经超过一百倍。到22nm工艺，则会有好几百倍的减少。这样对生产成本降低有巨大的帮助。生产成本的降低，也意味着终端产品会给广大的消费者带来巨大的实惠，终端产品的价格也会进一步降低。
图15
写在后
22nm 3-D三栅极晶体管技术的诞生，不但对Intel的意义非常重大，对整个半导体制造产业同样影响深远。因为它同时对两个产品端都有巨大的影响：一边是手持设备，在性能不变的情况下可以保持低功耗运行，更省电；同时，对高端的产品，对台式机和服务器领域，像大型企业用大量的服务器，22nm工艺能让性能提升或者在保持同样的性能基础上节省巨大的能耗。

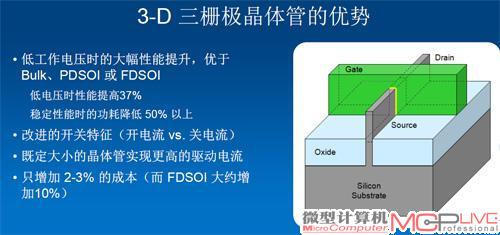

图16很好地总结了新的3-D晶体管的优势：低工作电压使工作性能提升。在低电压的时候，性能提高了37%，功耗降低50%以上，对于整个开关特性也有所提升，所以可以在指定大小的晶体管上，实现更高的电流，同时成本只有2%到3%的增加。所以这对整个摩尔定律的延伸，对整个工业界以及市场，势必会带来深远的影响。而基于22nm工艺的处理器也将于2011年面世，让我们静待22nm时代的来临。
图16
后记
2011年5月初，本刊记者应Intel的邀请前往北京参加了“3-D晶体管技术媒体沟通会”，会后本刊记者对英特尔技术与制造事业部亚洲区发言人、英特尔半导体（大连）有限公司总经理柯必杰先生以及英特尔（中国）有限公司客户端平台部经理张健先生进行了专访，通过访问，除了上文讲到的3-D晶体管技术知识外，我们还得到了以下供大家参考的信息：
1.2011年，是32nm的工艺以及采用Sandy Bridge的架构设计，到了明年，前面介绍到的新的3D制造工艺用在22nm工艺上，叫做Ivy Bridge。
2.除了台式机平台之外，22nm Ivy Bridge会于明年在服务器上推出，在今后也会陆续在低功耗的凌动平台上推出。
3. Ivy Bridge会在今年年底开始进入生产，不过Intel并不打算将3-D晶体管技术用在32nm产品上。
4.总共有五家Intel工厂会制造22nm的相关产品。
