兄弟过招 AMD移动版A系列APU全平台混战

Llano APU已出，但却只有A6曾在《微型计算机》亮过相(见《微型计算机》2011年8月上)，对于这一人气极高的处理器系列，这样的曝光显然是不够的。于是我们广撒英雄帖，终于在今天将移动版A系列APU的诸位“弟兄”齐聚到《微型计算机》的聚光灯下，AMD在主流移动平台中的终极力量，即将全面展现在我们面前……

对于AMD APU还不够了解的读者是否对它之下三个大的产品系列的定位有所了解？怎样介绍都没有比较来得直接，我们只需要和英特尔产品线一对比，你自然就会马上明白它们的定位。APU中的C系列对抗的是英特尔ULV低功耗平台。E系列对应奔腾处理器，面向入门级主流笔记本电脑市场。而今天的主角代号“Llano”的A系列APU，则与英特尔Sandy Bridge酷睿处理器直接对位，面向主流笔记本电脑和台式机市场。

表1：AMD A系列APU融合GPU规格表

表2：参测A系列APU规格表

APU“众兄弟”登场

Llano技术方面的情况，在《微型计算机》此前有关桌面、移动APU的相关文章中已经有过深入的介绍，我们就不再多费唇舌，这里仅把此次参测的三款产品拉出来亮个相，简单介绍一下它们的特点。在此前有关Llano的文章中我们曾提到，A系列APU根据定位的不同分为了三个系列，分别是A8、A6和A4(英特尔将酷睿系列命名为i3/i5/i7，A系列A PU型号中对应的三个数字正好比它们大，这是不是AMD准备传递给消费者APU强于酷睿的暗示？)，此次测试正好是从这三个系列中各取一款产品，它们分别是A8-3500M、A6-3400M和A4-3300M。它们都采用新的32nm制造工艺，其中A8-3500M和A6-3400M具有4个物理CPU核心，而A4-3300M则搭载两个CPU核心。内存方面都是支持双通道标准版DDR3和低电压版DDR3内存，频率高到1333MHz。A系列APU全系都支持第二代Turbo Core智能超频技术，因此这三款处理器在频率方面都有默认与大两个标准，与以往越高端的产品频率越高不同，虽然A8-3500M的频率略高于A6-3400M，但三者中频率高的却是A4-3300M。这应该是考虑到两款高端APU都采用4核心CPU，要控制TDP的缘故，故而将频率设置得保守一些。

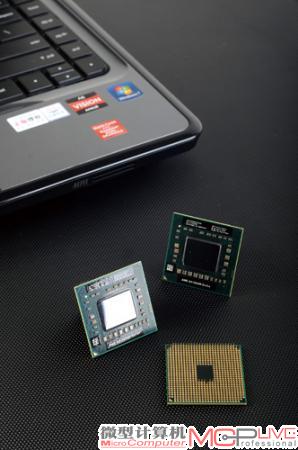

要识别笔记本电脑采用的是哪一系列的APU很简单，看看C面上的贴纸。

APU异构计算中另一个让人关注的自然是其融合的GPU。在A系列APU上，GPU的性能得到了进一步的增强。至于三款产品的区别，不说你也应该猜得到，就是一个规格递减的过程。A8-3500M融合的Radeon HD 6620G，核心频率达到444MHz，并具有400个Radeon显示核心、五组SIMD阵列、纹理单元达到20个，而借助GPU的帮忙，A8-3500M的理论浮点计算能力也达到413GFLOPS。A6-3400M融合的是Radeon HD 6520G，频率减少到4 0 0MHz，共包含320个Radeon显示核心，纹理单元减少到16个，但后处理单元和光栅单元没有变化。A4-3300M融合的Radeon HD 6480G变化相对大一些，频率回升到444MHz，而大部分规格相比前两者有所降低。相比英特尔Sandy Bridge处理器集成的HD Graphics核芯显卡，AMD A系列APU还有一个大的区别就是它的图形核心能完整地支持DirectX 11技术，包括曲面细分和DirectCompute 11，同时保留了对OpenCL的支持。可以说它们是目前唯一具备如此规格的融合显卡，据说老对手英特尔要到Ivy Bridge才能赶上来。

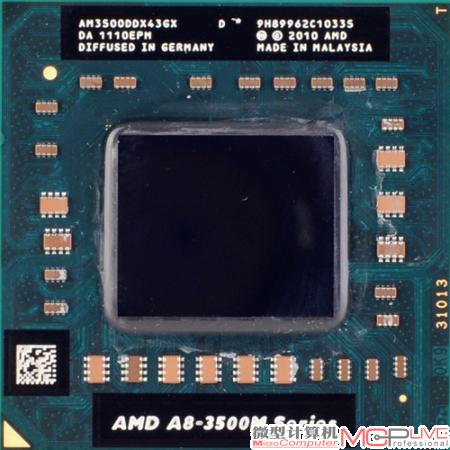

三款APU的外在没有差别，通过底部铭牌区分。

由于APU已经集成了以往北桥上大部分的功能，所以Llano APU搭配的Hudson系列芯片组为单芯片设计。在三台不同的笔记本电脑样机中，搭载A8-3500M和A6-3400M处理器的笔记本电脑选择了A70M芯片组，而A4-3300M搭配的则是“Sabine”平台中另一款A60M芯片组。简单介绍一下移动平台上的这两款芯片组，A70M和A60M的代号分别为Hudson-M3、Hudson-M2，通过UMI总线与处理器互连，同为65nm工艺。两款芯片组均支持6个SATA 6Gb/s存储接口并支持RAID 0/1阵列方式，可提供4条PCI-E 2.0 x1连接通道，集成时钟发生器、消费级红外接收器、风扇控制、电压感应、DAC(支持VGA)等等。说了这么多相同的地方，其实它们大的不同就在于一点：A70M支持USB 3.0，而A60M只支持USB 2.0。
