1分钟充电,1个月续航 锂电池技术前瞻

2011-09-22win555 DenX《微型计算机》2011年9月上

新材料与薄型并进的扩容之路

移动终端用锂电池事实上已经很多年都是在安全性上进行改进,减少诸如电池爆炸、自燃给使用者生命带来的危险,容量方面依然是传统的体积换容量,因此,相比功能手机时代,智能手机由于功耗增大,电池个头也越来越大,笔记本电脑也仅仅是通过多芯(八芯或更多芯)来获得高容量。随着对电池容量诉求的不断提升,电芯生产商正从改善电极材料、促使单元电池薄型化来提升容量。

索尼已经开始销售经过电极改良后的笔记本电池单元,这种负极采用锡基材料的18650电池(直径18mm×高65mm),单个容量约合13Wh,重量为53.5g,比能量达到约66mAh/g。如果做成六芯笔记本电池,总容量可达78Wh,而目前常见笔记本六芯电池容量一般仅有50Wh左右,容量提升了接近1.6倍。电池正极依然为钴酸锂,不过进行了表面处理,稳定性得到提升。同时在在隔膜上附加了聚烯烃微多孔膜三维陶瓷层,既保持了微多孔膜本身拥有的透气性和强度等特性,还起到混入金属异物时能够防止电池内部短路的功能。基于锡和硅基的负极合金材料正受到锂电池厂商的钟爱,松下也宣布过计划2012年度量产负极材料采用硅类合金,容量为14.8Wh的18650电池单元。

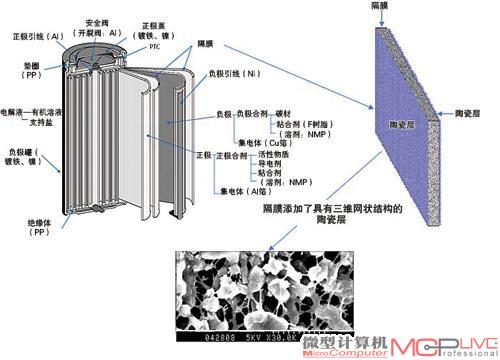

索尼基于锡基材料的18650电池解剖图。
索尼基于锡基材料的18650电池解剖图。

另外一种寻求扩容的方法是减少电池辅助材料,如电极集电体的厚度,在有限空间内层叠更多薄型单元来获得高容量。代表性产品是帝人杜邦薄膜在“人与车科技展2011”上展示的,将PEN(一种高分子化合物,学名聚2,6-萘二甲酸乙二醇酯)薄膜用于电池的集电体技术。一般情况下,锂电池的集电体负极使用厚约10μm的铜箔,正极使用厚约20μm的铝箔。帝人提出可通过在6μm的PEN薄膜双面各镀一层1μm的铜薄膜将厚度控制在8μm。铝箔也一样,可从20μm减薄至10μm。与原来利用金属箔的方法相比,由于减少了金属用量,可将重量减轻近70%,同时提高锂电池的能量密度。目前常规智能手机电池的容量高一般只有1500mAh左右,采用此种技术,体积不变的情况下,容量可能提升至2500mAh,已基本可以实现类似功能手机的续航。

也有通过对电极材料改性进行扩容的方向,如住友电气不久前开发的多孔铝,也是通过替换锂电池的集电体来获提高容量。但与帝人改变体积的思路不同,多孔铝由于气孔率高达98%,电阻率低,对正极材料的锂阻隔小,可以让更多锂参与到反应中,从而提升容量。住友预计,相同体积下,电池容量可增至原来的1.5~3倍。

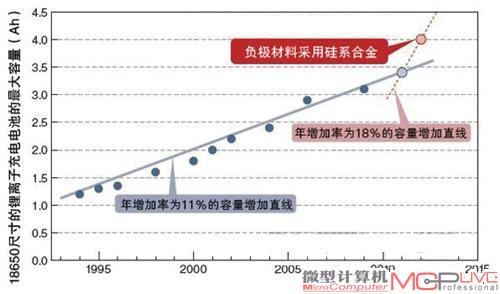

基于锡和硅类负极材料是提升锂电池容量的有效和主流途径。
基于锡和硅类负极材料是提升锂电池容量的有效和主流途径。

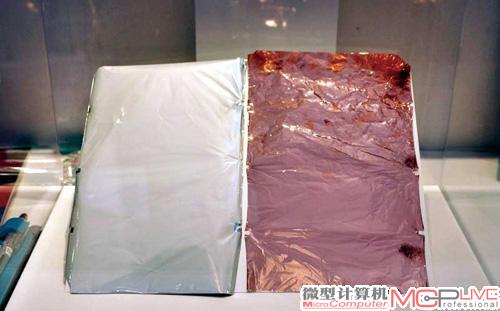

帝人杜邦的PEN薄膜为薄型化集电体提供了基础,但相比传统铝箔和铜箔的成本目前还未可知。
帝人杜邦的PEN薄膜为薄型化集电体提供了基础,但相比传统铝箔和铜箔的成本目前还未可知。

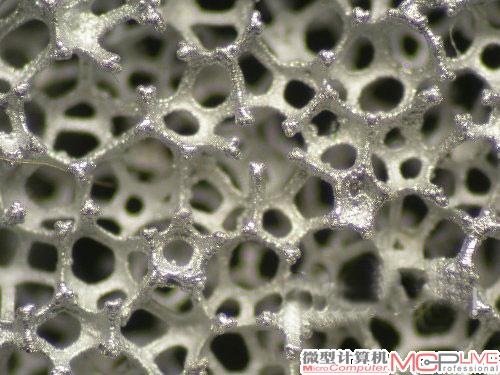

通过改善集电体的表面积和气孔率,提升正极材料的反应效率,从而提升容量的住友多孔铝。
通过改善集电体的表面积和气孔率,提升正极材料的反应效率,从而提升容量的住友多孔铝。

改善电极工艺寻求快充

对高速充电的需求主要来自动力电源,如电动汽车等,人们希望充电过程可以和加油一样省时,移动终端电池由于本身即可在1~2小时内完成充电,这方面的需求和研究都还比较少。目前已经有10分钟快充的动力锂电池上市。快充手段主要是改善锂离子在电解质中的移动速度,使之能快速从正极转移到负极。现在的研究方向主要为磷酸铁锂(LFP)、锰酸锂(LMP)正极材料和超级电容技术。

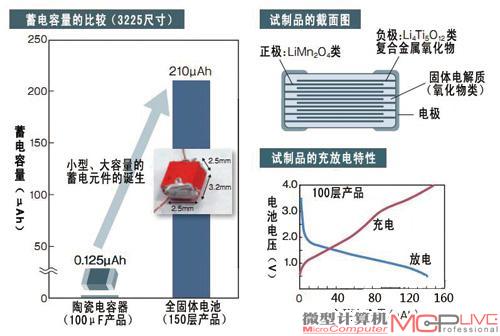

NAMICS试验的层叠电极锂电池,由于层距极薄,这种工艺还能大幅提升锂电池的容量。
NAMICS试验的层叠电极锂电池,由于层距极薄,这种工艺还能大幅提升锂电池的容量。

磷酸铁锂是当前动力电池研究多的正极材料,在充放电过程中,它所包含的铁元素能在不同的形态间转换,使之脱锂后依然具备与脱锂前完全一样的晶体构造,因此,电极的循环老化性能出色,循环寿命可高达2000次以上(常用的钴酸锂只有约500次),而且耐高温性好,能经受大电流的充放电考验。为什么移动终端用锂电池中未采用它呢?自然也有它比较头疼的缺点,大的毛病是导电性不佳,电压比传统锂电池要低约0.5V(标准电压为3.2V),而且需要对电极进行掺杂改性。而具备工业生产的电极处理工艺都拥有专利保护,生产成本很高,短期内估计不太容易在移动终端用锂电池上实现。

另外一种方式是减少电极间的距离,使用多层重叠电极。日本材料厂商NAMICS已经与岩手大学合作开发出了在一节电池内重叠150层电极和固体电解质的全固体电池。这种电池的正极为锰酸锂类化合物,负极为钛酸锂类复合金属氧化物,尺寸为3.2mm×2.5mm×2.5mm的“3225”。由于体积小,多层叠加后的储电容量也有大幅提升。

超级电容是另一种高速充电技术。其早的应用是在诸如相机闪光灯、电击棒这样的产品上,可以在短时间内积蓄极大的能量,并支持高电流快速放电。但由于它是一种短时间储存电荷的装置,电量难以保存长久。现在的一些新技术则寻求使之能获得长久储能性质,或者与锂电池配合。已有报道称一种电容法高速充电技术,能在一分钟内充满电池,但具体细节还不详。

写在后

从电子产品的研发趋势看,节能降耗是主题,我们往往更强调芯片的功耗,而对电池技术并不十分关心。在业界,更小体积、更高容量、更快充电速度、更好的安全性是锂电池现在关注的,围绕这些特性也不断有新材料和新工艺被开发。尽管对锂电池的关注更多在动力电源上,但这上面积累的技术也正在影响手持终端锂电池的技术进展。

1分钟充电,1个月续航 锂电池技术前瞻

1分钟充电,1个月续航 锂电池技术前瞻

本文刊登于《微型计算机》2011年9月上
